什么是预制变电站？结构和优势

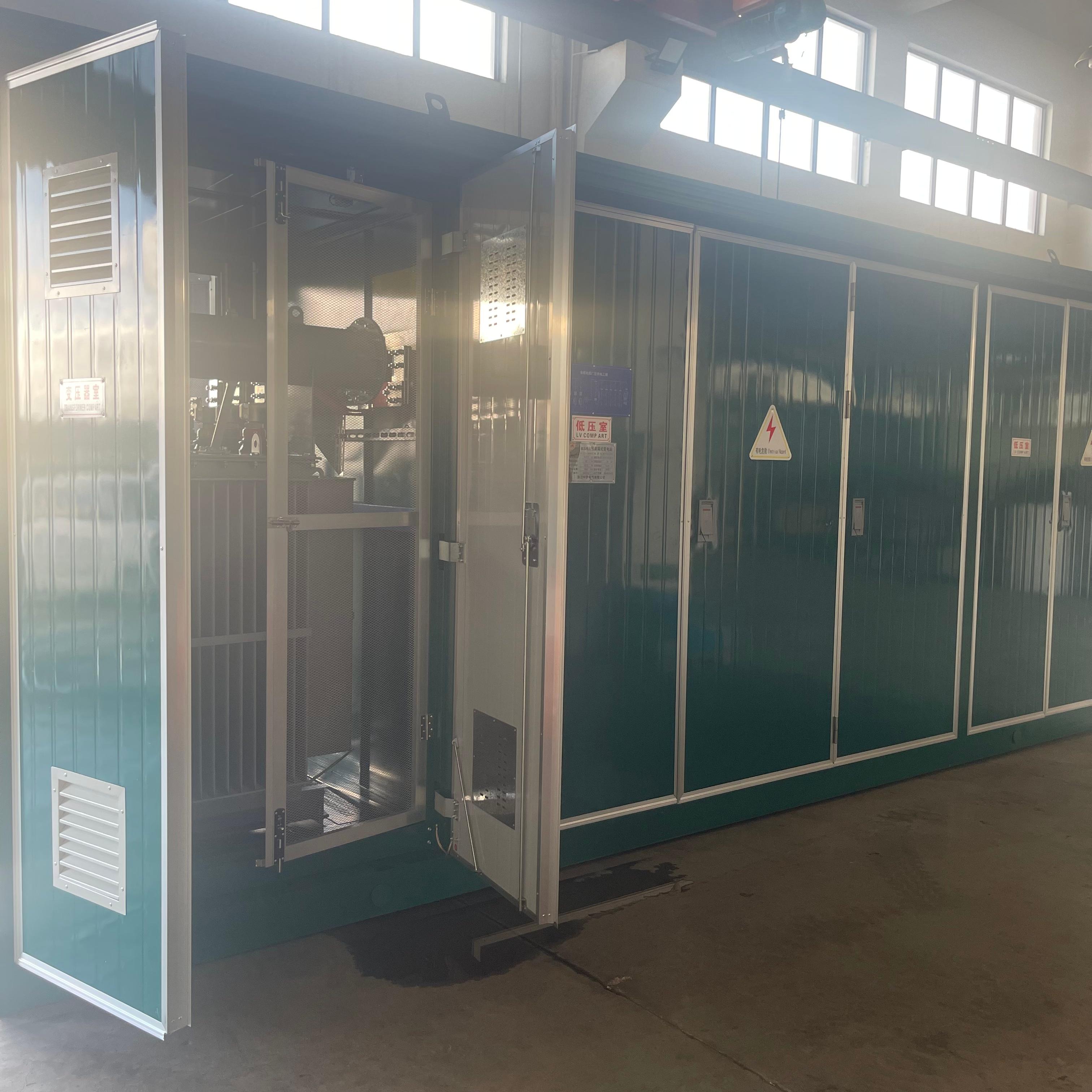

预制变电站是一种在工厂组装的电力变电站，它集成了中型、大型、小型和大型电力设备。电压开关设备变压器、低压配电设备、保护系统和辅助组件都集成在一个特制的机柜内。制造商并非在现场组装所有部件，而是在受控的工厂环境中完成大部分的组装、接线、测试和检验工作，然后再将设备运送到安装地点。
也称为成套变电站、模块化变电站或 紧凑型变电站该解决方案广泛应用于工业设施、商业建筑、可再生能源项目、数据中心、矿业作业、基础设施建设和公用设施配电网络。其主要优势在于：安装速度快、设备集成可靠、现场施工量少、可灵活定制。
对于正在比较传统变电站和 成套变电站其中最重要的考虑因素包括电压等级、变压器容量、外壳设计、保护要求、环境条件、检修安排以及是否符合适用的电气标准。
什么是预制变电站？
预制变电站是指在运抵项目现场之前完成设计和组装的完整或半完整变电站系统。根据项目要求，工厂可以将变压器、中压设备、低压配电盘、母线、电缆、继电保护柜、监控设备、消防系统、照明、通风和控制设备安装在一个或多个预制隔间内。
成品单元运抵现场，放置在预先准备好的基础上，连接进出电缆，进行测试和调试。这种方法可以显著减少现场所需的土建工程和电气安装工作量。
预制变电站有多种配置可供选择。小型配电单元可能包含中压环网柜和树脂浇注变压器，而大型工业单元可能包括空气绝缘或气体绝缘开关设备、油浸式变压器、低压配电盘、保护继电器和远程控制设备。
预制变电站的工作原理是什么？
其工作原理与传统变电站类似。电力通过中压进线进入，经过开关和保护设备。变压器将电压降至适合工业机械、商业设施、居民配电或其他负载的较低水平。低压配电盘将变换后的电力分配到各个输出电路。
保护继电器、断路器、熔断器、电流互感器、电压互感器、避雷器和监控系统协同工作，检测异常情况。当发生故障时，相应的保护装置会断开受影响的电路，以减少设备损坏并提高系统安全性。
许多现代化的预制变电站还支持监控和数据采集系统、电能表、温度监测、局部放电监测和远程操作。这使得预制变电站非常适合那些既需要可靠配电又需要集中式运行监控的项目。
预制变电站隔间结构
预制变电站的内部布局取决于额定电压、变压器类型、功率容量、环境条件和当地电气法规。然而，大多数设计都划分为功能隔间，以提高安全性、便于维护和设备隔离。
1. 中压开关柜隔间
中压隔室接收输入电源，并控制电网与变压器之间的连接。它通常包含负荷开关、断路器、环网柜、母线、电流互感器、电压互感器、接地开关、避雷器和保护继电器。
选择 变电站开关设备 这会影响短路性能、运行灵活性、维护要求和整体系统可靠性。当易用性和成本是首要考虑因素时，通常会选择空气绝缘开关设备；而当空间有限或环境保护尤为重要时，则可能更倾向于选择气体绝缘设备。
2. 变压器室
变压器室容纳主电源变压器。根据项目的防火安全要求、安装环境、效率目标和维护策略，变压器可以是油浸式、干式或浇注式。
油浸式变压器因其优异的热性能，常用于高容量和户外应用。干式变压器和浇注式变压器则常用于室内安装、商业建筑、隧道、数据中心以及其他对火灾和漏油风险要求较高的场所。
变压器室可能包括温度传感器、冷却设备、泄压装置、油位指示器、防火屏障、泄漏控制装置和通风口。由于变压器运行过程中损耗会产生热量，因此正确的通风至关重要。
3. 低压配电室
电压经变压器降低后，电力流入低压室。该区域通常包含主低压断路器、母线、出线馈线、计量设备、电容器组、浪涌保护装置和控制电路。
低压配电盘可配置固定式、插入式或抽出式断路器。抽出式断路器设计在工业厂房和关键设施中可能非常有用，因为它们可以简化检查和更换程序，同时减少停机时间。
4. 控制和保护舱
控制和保护部分包含继电器面板、辅助电源、通信设备、接线端子、仪表、报警器和自动化设备。它可以集成到开关设备中，也可以安装在单独的隔间内。
典型的保护功能包括过电流保护、接地故障保护、短路保护、过电压保护、欠电压保护、变压器温度保护、差动保护和反向功率保护。正确的保护方案必须与上下游设备协调配合，以便尽可能只断开故障部分。
5. 外壳和辅助系统
外壳可保护设备免受灰尘、湿气、阳光、机械冲击、未经授权的访问和恶劣天气的影响。外壳可由涂漆钢、镀锌钢、不锈钢、混凝土或复合材料制成。
根据应用场景，辅助系统可能包括强制通风、空调、内部照明、防冷凝加热器、火灾探测、门禁控制、应急照明、电缆沟、吊点和泄压面板。外壳的防护等级应根据安装环境选择，而不仅仅依据标准产品配置。
常见的预制变电站类型
紧凑型配电变电站
紧凑型配电站通常将中压开关设备、变压器和低压配电柜集成在一个占地面积小的装置中。它常用于城市配电、住宅开发、商业建筑和轻工业设施。
集装箱式变电站
集装箱式变电站安装在可移动的钢制集装箱或模块化外壳内。它适用于临时供电、采矿、建筑项目、石油和天然气设施、可再生能源电站以及偏远地区。当项目日后可能需要搬迁或扩建时，集装箱式设计也十分实用。
单元变电站
单元式变电站通常由一台变压器直接连接到中压和低压开关设备组成。它常用于工厂、仓库、大型商业建筑和加工厂等需要将电力分配到靠近主负荷的场所。
可再生能源变电站
太阳能发电场、风力发电场和电池储能系统通常使用预制变电站来收集电力、升压并将设施连接到公用电网。这些装置可能包括集电开关设备、升压变压器、电费计量装置、保护系统、谐波监测装置和并网控制装置。
预制变电站的优势
更快的项目安装
由于主要部件已在工厂完成组装和接线，因此与现场建造的变电站相比，现场安装速度更快。土建工程可以与工厂生产同步进行，从而有助于缩短整个项目的工期。
改进的工厂质量控制
工厂组装使技术人员能够在受控环境中，使用统一的工具、流程和检验记录进行工作。发货前，可以检查线路、机械连接、联锁装置、母线安装和功能性能。
工厂验收测试可能包括绝缘电阻测试、介电测试、机械运行检查、二次注入测试、控制验证、变压器测试和保护继电器配置检查。具体的测试方案应在技术确认阶段商定。
减少现场劳动力和土建工程
预制设计减少了现场大量的电气组装、设备对准、外壳建造和控制布线工作。这在偏远地区、熟练劳动力匮乏的地区或施工现场难以进入的项目中尤为重要。
占地面积小
制造商可以优化内部布局，从而有效利用可用空间。这对于城市地区、扩建空间有限的工厂、海上设施、数据中心和可再生能源项目尤为重要，因为在这些项目中，土地成本和设备密度都是重要的考量因素。
更好的设备集成
当变压器、开关设备、保护系统和辅助设备被设计成一个整体时，各个组件之间的接口更容易控制。这可以减少与电缆端接、联锁、控制信号和保护协调相关的安装错误。
灵活定制
预制变电站的布局并非只有一种标准形式。外壳尺寸、电缆入口方向、变压器容量、开关设备布置、保护功能、冷却方式、通信协议以及维护通道等均可根据项目需求进行调整。
增强安全性
独立的隔间、内部屏障、接地系统、机械联锁装置、警告标签和访问控制有助于降低意外接触带电设备的风险。对于室内或面向公众的安装，设计中还可以加入额外的防火和隔音措施。
降低总安装成本
变电站的采购价格只是预算的一部分。运输、土建施工、现场人工、测试、调试以及项目延误都会对总成本产生重大影响。预制构件可以降低这些间接费用，但最终结果取决于设计的复杂性、运输距离、当地要求和现场条件。
预制变电站 与传统变电站相比
| 比较因素 | 预制变电站 | 传统现场建造式变电站 |
|---|---|---|
| 组装地点 | 大部分在工厂内完成。 | 主要在项目现场组装 |
| 安装时间 | 通常较短 | 通常更长 |
| 现场劳动力 | 降低要求 | 更高要求 |
| 布局灵活性 | 模块化和可配置 | 灵活性高，但通常施工强度更大。 |
| 质量控制 | 工厂检验和测试更容易标准化。 | 更多地取决于现场条件和安装团队 |
| 扩张 | 可以设计成模块化扩展型。 | 可能需要额外的土建工程 |
当工期、占地面积、运输便利性和可预测的安装过程至关重要时，预制变电站通常是更佳选择。而对于规模庞大的设施、布局特殊的场地、复杂的室外母线布置或需要未来大规模扩建的项目，传统变电站可能更为合适。
如何选择合适的预制变电站
在索取报价之前，请准备一份清晰的技术规格说明。以下信息将有助于制造商开发出准确、安全的设计：
- 输入和输出电压水平
- 变压器额定功率和阻抗
- 系统频率和接地方式
- 短路耐受电流和故障持续时间
- 进出料器的数量和类型
- 室内或室外安装要求
- 海拔、环境温度、湿度、风、灰尘和腐蚀性条件
- 电缆进出方向
- 所需的保护、计量、自动化和通信功能
- 适用的IEC、IEEE、公用事业和当地电气标准
- 运输限制、起吊方式和基础尺寸
- 维护通道和未来扩建需求
此外，还需确认供应商是否提供设计图纸、保护设置、出厂测试报告、安装说明、调试支持、备件和售后服务。当变电站将在关键设施中运行时，这些文件与设备本身同样重要。
相关标准和测试
适用的标准取决于设备和目标市场。常见的参考标准包括：高压开关设备和控制设备采用IEC 62271标准，电力变压器采用IEC 60076标准，低压开关设备和控制设备组件采用IEC 61439标准，以及项目或电力公司要求的IEEE标准。
应在工程阶段确认标准，因为当地电网运营商可能会对型式试验、例行试验、保护设置、计量精度、外壳额定值、防火隔离或电磁兼容性提出额外要求。
一个管理良好的项目通常包括设计审查、图纸批准、例行工厂测试、发货检验、现场安装检查、调试前测试、保护继电器测试、电缆测试、变压器测试、功能检查和最终通电程序。
维护要求
虽然预制变电站减少了安装工作量，但仍需要制定维护计划。操作人员应检查变电站外壳、通风情况、电缆终端、接地连接、变压器温度、过热迹象、冷凝、腐蚀以及异常噪音或异味。
开关设备应按照制造商的说明进行操作和维护。断路器机构、联锁装置、保护继电器、仪表、电池系统和通信设备应定期进行测试。热成像技术有助于在故障发生前识别松动的连接或过载的部件。
维护周期取决于设备类型、运行环境、开关频率、负载曲线和制造商建议。多尘、潮湿、含盐或化学腐蚀性环境通常需要更频繁的检查。
常见问题解答
预制变电站和一体化变电站有什么区别？
在大多数商业应用中，这两个术语指的是类似的解决方案。它们都描述了在交付前作为一个协调的整体进行制造或组装的变电站。然而，“预制”强调的是工厂建造方法，而“整体式”则通常强调将多个电气组件集成到一个可运输的系统中。
什么是电压开关设备？
电压开关设备是用于控制、保护、隔离和分配特定电压等级电路的设备。它包括断路器、隔离开关、负荷开关、熔断器、接地开关、母线、继电器、电流互感器和电压互感器。根据应用的不同，开关设备可分为低压、中压或高压设备。
预制变电站可以使用中压开关设备吗？
是的。中压开关设备是预制变电站中最常见的组件之一。正确的配置取决于系统电压、额定电流、短路电流等级、馈线数量、操作方式和所需的保护功能。
预制变电站适合户外使用吗？
是的，前提是外壳、通风、隔热、防腐蚀、排水和防护等级都针对户外环境进行了设计。制造商还应考虑太阳辐射、雨雪、风、灰尘、盐雾、温度变化和安装海拔高度等因素。
安装一座预制变电站需要多长时间？
安装周期取决于设备尺寸、地基准备情况、电缆铺设、测试要求和运输条件。小型紧凑型设备在地基和电缆准备就绪后，可在短时间内安装完毕。大型系统可能需要多次运输、起重机作业、现场组装和详细的调试。
该变电站能否针对可再生能源项目进行定制？
是的。太阳能、风能和电池储能项目通常需要定制变压器额定值、集电开关设备、电网保护装置、计量装置、通信接口、谐波监测装置和远程控制功能。变电站的设计应根据并网研究和电力转换设备的要求进行。
询价单中应包含哪些信息？
至少应包括电压等级、变压器容量、频率、短路额定值、馈线布置、安装位置、环境条件、电缆入口要求、保护方案、适用标准、通信要求和交付地点。单线图和现场布局图对于准确的技术和商业评估尤为重要。
结论
预制变电站是一种实用、一体化的电力转换和分配解决方案，它减少了现场施工，加快了项目进度。其隔间结构将中压设备、变压器、低压配电、控制系统和辅助设备分隔开来，从而使整个系统能够根据安全性、可靠性、可维护性和空间利用率进行设计。通过选择合适的部件，可以实现这一目标。 变电站开关设备凭借变压器技术、外壳保护和监控功能，项目业主可以实现可靠的电力系统，满足运营和监管要求。
