选择权衡：真空断路器 (VCB) 与真空负载开关-熔断器组合

选择合适的中压开关设备并非仅仅是选择最新或最紧凑的技术。对于变电站而言，更优的选择取决于变压器容量、故障电流、保护要求、运行频率、维护预期以及总拥有成本。

最常被比较的两种解决方案是： 真空断路器（VCB） 以及真空负荷开关熔断器组合。两者都能提供可靠的开关和变压器保护，但它们的设计用途和运行条件不同。选择错误的方案可能会导致不必要的资本支出、保护不足、协调困难或可避免的停机。

本指南解释了两种技术之间的实际区别，并帮助工程师、承包商和设备购买者确定哪种解决方案适合特定的中压变压器安装。

快速决策：您应该选择哪种解决方案？

一般来说，真空负荷断路器-熔断器组合适用于中小型变压器，因为它们需要简单、经济的保护。而对于大型变压器，真空断路器通常是首选。 变压器高短路电流、频繁切换、高级保护以及需要远程控制或系统自动化的安装。

选择因素	真空断路器	真空负荷断路器-熔断器组合
典型的 变压器应用	中型和大型变压器	小型和中型变压器
故障中断	通过受控跳闸机构中断故障电流	高压熔断器用于中断变压器故障
保护灵活性	高；支持可调电子继电器	受保险丝特性限制
频繁切换	合适的	通常不是首选
远程操作和自动化	出色的	受限，具体取决于开关设计
初始成本	更高	通常较低
故障事件恢复	检查后，断路器通常可以复位并重新合闸。	操作后需要更换保险丝

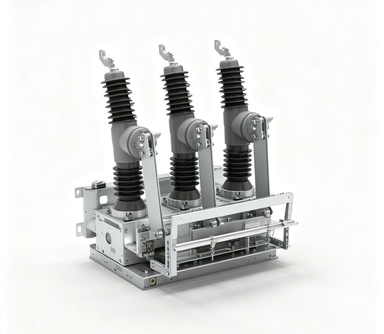

什么是真空断路器？？

真空断路器利用密封的真空灭弧室来断开和闭合中压电路。当发生故障时，保护继电器检测到异常电流，并向断路器发送跳闸信号。真空灭弧室内的触点分离，熄灭电弧，隔离故障部分。

真空断路器 (VCB) 可配备电子继电器或数字继电器，提供过电流保护、接地故障保护、短路保护、过热保护，有时还提供变压器差动保护等功能。其设定值可根据变压器额定值、电缆特性、系统故障等级以及上游或下游保护装置进行调整。

由于并非每次故障操作都会消耗断路器的断路器元件，因此真空断路器特别适用于设备需要反复操作或需要快速恢复的场合。它也非常适合用于 开关设备系列配备电动机构、远程监控、联锁和监控系统。

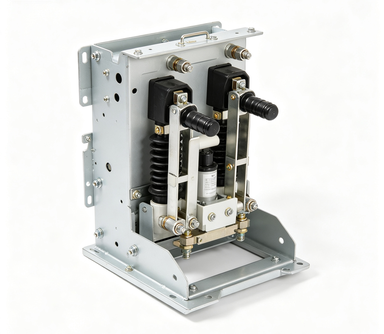

什么是真空负载开关-熔断器组合？

真空负荷开关熔断器组合装置将负荷开关与限流中压熔断器结合在一起。该开关设计用于接通、承载和中断正常负载电流。如果发生短路或严重过电流，熔断器会熔断并切断故障电流。

这种装置因其结构紧凑、相对简单且经济，被广泛用于变压器馈线保护。熔断器能够快速限制电流，有助于降低变压器及下游设备的热应力和机械应力。

然而，开关和熔断器的功能不同。负荷开关用于正常负载切换、隔离，有时也用于接地操作，而熔断器则提供自动故障切断。它并不等同于带有可调继电保护的全额定断路器。

真空断路器和负荷断路器-熔断器之间的主要区别

1. 保护原则

真空断路器 (VCB) 依靠保护继电器和跳闸机构。这使得工程师能够针对不同的故障情况选择和协调运行曲线。真空负荷断路器-熔断器组合主要依靠熔断器的时限-电流特性。

熔断器保护有效且快速，但其可用设置取决于所选熔断器的额定值及其工作曲线。继电器控制的真空断路器 (VCB) 则提供了更大的灵活性，尤其是在必须同时考虑变压器浪涌电流、电机启动电流、电缆保护和选择性协调等因素时。

2. 对变压器故障的响应

两种系统都能保护变压器免受短路故障的影响，但发生故障时的反应方式不同。熔断器通过熔断来工作，必须更换。真空断路器（VCB）通过机械方式跳闸，通常在故障原因调查完毕并检查设备后即可恢复运行。

在停机成本高昂或备用中压熔断器不易获取的设施中，这种差异至关重要。对于关键基础设施而言，真空断路器 (VCB) 更快的恢复速度或许足以抵消其更高的购置成本。

3. 开关频率

负荷开关-熔断器组合通常用于变压器偶尔的通电、断电和隔离。对于需要频繁操作切换的应用，它可能并非最佳选择。

当变压器需要频繁切换、由能源管理系统控制或集成到自动切换或分布式控制系统中时，真空断路器 (VCB) 更为适用。根据开关设备的配置，断路器还可以进行本地或远程操作。

4. 保护协调

保护协调是两者之间最重要的区别之一。熔断器的特性是固定的，其性能会受到变压器浪涌电流、环境温度和制造公差的影响。工程师必须确保熔断器在变压器通电期间不会不必要地动作，同时还能快速清除危险故障。

使用真空断路器 (VCB) 时，可以在调试期间或系统扩展后调整继电器设置。这使得协调变压器馈线与上游断路器、下游馈线、发电机和公用设施保护设备变得更加容易。

5. 安装和生命周期成本

真空负荷开关熔断器组合的初始成本通常低于真空断路器（VCB）面板。它所需的控制线路也更少，占用空间也更小。对于简单的变电站而言，这些优势非常显著。

真空断路器 (VCB) 通常成本更高，因为它包含断路器机构、保护继电器、控制电路，以及通常更复杂的开关柜。然而，考虑到其更短的停机时间、远程操作、可调节的保护功能以及更便捷的系统扩展性，其总生命周期成本可能更低。

真空断路器（VCB）的适用条件

在以下情况下应强烈考虑采用风险投资：

• 该变压器容量大，或者为重要的生产过程提供电源。
• 该装置需要可调节的过电流和接地故障保护。
• 变压器可频繁切换或自动控制。
• 需要远程控制、SCADA通信或无人值守操作。
• 可用的短路电流很高，保护协调很复杂。
• 该设施无法承受故障后长时间的停机。
• 未来的扩建可能会改变系统故障等级或负载条件。
• 多个馈线、发电机或变压器必须进行选择性协调。

真空断路器 (VCB) 广泛应用于工业厂房、数据中心、医院、商业综合体、公用设施变电站、可再生能源收集系统和大型基础设施项目。当项目规范要求具备数字继电器、事件记录、通信协议或远程操作功能时，真空断路器也是一种实用的选择。

真空负荷断路器-熔断器组合的适用场景

当变压器相对较小、保护方案不复杂且经济高效的设备是首要考虑因素时，真空负荷断路器-熔断器组合通常是正确的选择。

典型应用包括小型变电站、商业建筑、住宅配电系统、小型工厂、农业设施以及临时或标准化配电项目。当变压器不频繁切换且业主能够接受故障后更换熔断器时，该方案也适用。

当空间有限时，这种方案尤其具有吸引力。其紧凑的结构可以简化环网柜和预制变电站的设计。但是，所选熔断器必须与变压器的额定电流、浪涌电流、短路电流以及制造商推荐的保护曲线正确匹配。

选择变压器保护装置前的注意事项

变压器浪涌电流

变压器励磁时会产生短暂的高浪涌电流。如果熔断器或继电器的设定过于灵敏，保护装置可能在正常励磁过程中动作。保护设计必须能够区分瞬态励磁浪涌和真正的内部故障。

短路电流

计算出的预期短路电流决定了开关设备或熔断器所需的分断能力。切勿仅根据变压器的额定功率选择设备。电网、变压器阻抗、电缆长度、并联电源和发电机的贡献都会影响故障电流水平。

变压器损坏曲线

保护装置应在变压器损坏曲线的范围内清除故障。工程师应将继电器或熔断器的动作曲线与变压器的热耐受和机械耐受特性进行比较。这种验证对于真空断路器和熔断器保护都至关重要。

地断层防护

接地故障保护要求因系统接地方式而异。真空断路器继电器通常比熔断器组合提供更可调的接地故障保护。在电阻接地、直接接地或特殊工业网络中，这种差异可能会影响最终决策。

标准与认证

设备的选型应符合相关标准，例如中压开关设备的IEC 62271系列要求、高压熔断器的IEC 60282要求以及相关的当地法规。制造商应提供型式试验信息、额定电压、额定电流、短时耐受电流、峰值耐受电流和额定短路分断能力。

同时采用真空开关方案的变压器是否需要浪涌保护器？

即使变压器已由真空断路器 (VCB) 或真空负荷断路器-熔断器组合保护，也并不意味着必须安装浪涌保护器。浪涌保护器的必要性取决于系统的绝缘配合、电缆长度、开关条件、雷击风险、变压器绝缘等级以及瞬态过电压风险。

在许多中压变压器装置中，建议在变压器端子处安装避雷器，尤其是在涉及架空线路、雷击风险较高、变压器价格昂贵或至关重要，或者连接电缆较长的情况下。此外，在真空开关可能产生陡峭瞬变前沿或重击的情况下，避雷器也十分有用。

最终决定应基于绝缘协调研究和制造商的安装建议。避雷器的额定电压、连续工作电压、能量容量、安装位置和接地连接都必须正确选择。安装额定值不合适的避雷器会降低保护性能或产生不必要的泄漏电流。

避免常见的选择错误

一个常见的错误是仅根据购买价格选择设备。如果每次故障都需要使用特殊保险丝、长时间停电和手动故障排除，那么最便宜的配电盘最终可能反而是最昂贵的选择。

另一个误区是认为所有真空装置都具有相同的断路能力。真空负载断路开关并非等同于真空断路器。购买者应检查该装置的额定电流范围，例如仅用于负载电流、故障接通、故障断开，还是具备完整的断路器功能。

此外，仅凭变压器的千伏安容量（kVA）来选择熔断器是不可取的。熔断器的选择必须考虑变压器的一次电流、浪涌电流、环境温度、安装方式、熔断器类型以及与二次保护的协调性。

最后，项目团队在下订单之前，应确认维护通道、联锁装置、接地装置、备件供应情况、控制电压、通信要求以及制造商的售后支持。

常见问题解答

负载断路开关-熔断器组合能否替代真空断路器？

在某些小型或中型变压器应用中，答案是肯定的。当不需要频繁切换、可调继电保护、远程控制和复杂的协调控制时，额定值合适的负荷开关-熔断器组合可以提供有效的变压器馈线保护。

如果项目需要断路器故障切断、数字继电保护、自动重合闸、远程操作、频繁切换或与多个电源进行详细协调，则不应将其视为直接替代方案。决策必须基于完整的保护研究，而不仅仅是物理电压额定值。

为什么容量大于 1250 kVA 的大容量变压器必须选择真空断路器 (VCB)？

并没有规定所有1250 kVA以上的变压器都必须配备真空断路器（VCB）。然而，容量较大的变压器通常需要更精确、更灵活的保护，故障后果也更严重，而且往往为更关键的负载供电。真空断路器可以实现可调继电器设置、更高的选择性、远程控制、故障记录，并且在跳闸后更容易恢复运行。

因此，1250 kVA 值是一个广泛使用的工程指导原则，但不能替代详细的设计审查。还必须考虑电力公司规则、当地标准、变压器阻抗、系统接地、故障电流和负载关键性等因素。

对于采用真空开关方案的变压器，是否都需要浪涌保护器？

并非所有装置都必须安装避雷器，但通常建议安装。是否需要安装取决于雷击风险、架空或地下连接方式、电缆长度、开关瞬变、变压器绝缘等级以及绝缘配合情况。对于关键或高价值变压器以及连接到架空配电线路的装置，尤其建议安装避雷器。

哪种方案更容易维护？

答案取决于所考虑的维护类型。熔断器组合结构较为简单，但操作后必须更换熔断器。真空断路器 (VCB) 的控制和机械部件更多，但通常可在跳闸后复位，并通过其继电器提供诊断信息。对于关键设施而言，尽管 VCB 的初始维护要求更高，但其恢复运行可能更容易。

哪种方案更适合远程监控？

真空断路器 (VCB) 通常更适合远程监控。它可以与电机操作器、保护继电器、SCADA 系统、智能电子设备和通信网络集成。一些负荷开关熔断器单元可以包含电动操作和状态监控功能，但其故障保护仍然依赖于熔断器，且通常可调节性较差。

如何做出最终选择

在询价之前，请准备好变压器的额定功率、一次侧和二次侧电压、频率、阻抗、矢量分组、连接方式、接地系统、计算出的短路电流、负载曲线、开关频率以及所需的保护功能。

然后，将两种方案与项目的运行目标进行比较。如果安装简单且成本敏感，熔断器组合可能是一种高效可靠的解决方案。如果变压器体积庞大、至关重要、频繁切换、远程控制或连接到复杂的网络，则真空断路器通常能提供更大的长期价值。

要求供应商提供保护协调审查报告、型式试验文件、尺寸图、接线图、技术数据表、推荐备件以及保修和服务范围说明。合格的中压工程师应在采购和调试前批准最终配置方案。

对于大多数结构简单的小型变压器变电站，真空负荷开关熔断器组合可提供紧凑且经济的保护。对于规模更大或更关键的装置，则需要采用其他方案。 真空断路器（VCB） 通常情况下，可提供更优的保护灵活性、协调性、自动化和恢复功能。最佳选择并非仅取决于千伏安 (kVA) 容量；而是要找到与变压器的风险状况、运行条件、故障等级和生命周期要求相匹配的解决方案。当项目需要可调节的保护和可靠的控制时， 真空断路器（VCB） 通常来说，长期投资更安全，而精心设计的 真空负荷断路器-熔断器组合 对于简单的中压变压器保护而言，它仍然是一个极佳的选择。
